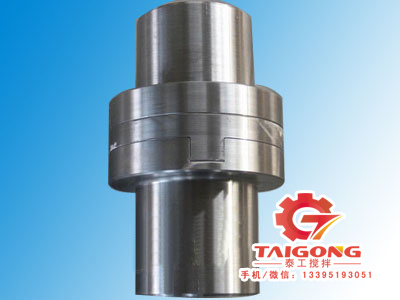

十字滑塊聯軸器

產品簡介：

技術服務:18068252099

售后服務:18115399879

服務監督:13961848999

以上號碼都是微信號

一次合作，終生朋友，

歡迎全國各地的朋友過來指導工作，我公司必定熱情招待。

公稱轉柜 N·m	許用轉速 r/min	d₁	D₀	D	L	h	d₂	c	質量 kg
120	?	15	32	70	95	10	18	0.5^+0.3₀	1.5
		17					20		1.47
		18					22		1.43
250		20	45	90	115	12	25		2.68
		25					30		2.55
		30					34		2.60
500		36	60	110	160	16	40		5.57
		40					45		5.21
800		45	80	130	200	20	50		10.00
		50					55		9.46
1250		55	95	150	240	25	60		15.40
		60					65		14.46
2000		65	105	170	275	30	70		22.41
		70					75		21.29
3200		75	115	190	310	34	80		31.50
		80					85		29.80
5000		95	130	210	355	38	90	10^+0.3₀	44.77
		90					95		42.46
8000		95	140	240	395	42	100		59.44
		100					105		57.02
10000	?	110	170	280	435	45	115		91.50
		120					130		84.29
16000		130	190	320	485	50	140		129.55
		140					150		120.0
20000		150	210	340	550	55	160		162.55

注：半聯軸器和十字滑塊材料：45鋼，ZG310-570,表面淬火46～60HRC：套筒材料：Q235A鋼。
凸榫與凹榫工作面壓強驗算：
P＝6T_cD/（D³-d_³1）h ≤ 【p】
式中
T₈——計算轉矩，N·m；
D——十字滑塊的外徑，mm；
d₁——十字滑塊的內徑，mm；
h——十字滑塊凸榫的高度，mm；
【p】許用壓強，當半聯軸器和十字滑塊均為淬火鋼，潤滑良好，【p】＝15～30MPa。當半聯軸器為淬火鋼，十字滑塊為鑄鐵；
【p】＝10～15MPa。
