產品中心 / 減速傳動

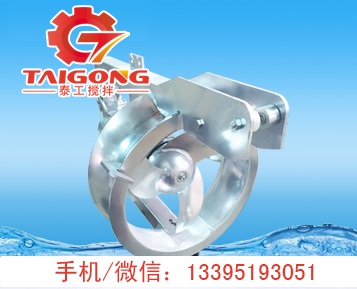

潛水回流泵 內消化回流泵
產品簡介：
技術服務:18068252099
售后服務:18115399879
服務監督:13961848999
以上號碼都是微信號
一次合作，終生朋友，
歡迎全國各地的朋友過來指導工作，我公司必定熱情招待。
回流泵的構造:潛水回流泵為潛水型整體設計，封閉式連接?；亓鞅盟械慕M件包括電機和齒輪箱都能夠在水下連續運轉?；亓鞅寐菪龢蓾撍姍C(jī)通過齒輪減速驅動。轉動頭部呈流線錐型，結構緊湊。回流泵帶導流環與穿墻管法蘭連接?；亓鞅迷谛枰苊芊獾呐R界接觸面上為機械加工面，采用金屬與金屬接觸，并采用腈橡膠O形圈?；亓鞅眉捌涓郊碗娎|，均能夠連續浸沒在******深度為20米的水下而不會損失其水密性。 回流泵外部所有與液體接觸的鑄鐵表面均應用高等級環氧防腐涂料體系保護，最小厚度320μ。
回流泵型號：
1. 螺旋槳 螺旋槳為三葉片式，與輪轂整體鑄造，設計用于處理常規污水。采用水力平衡的無纏繞自清潔設計。螺旋槳具有高效的水力性能。螺旋槳葉輪采用單鍵栓固定在軸的端部，采用保護帽進行密封，并應使用鎖定墊圈系統。 螺旋槳經嚴格的動平衡試驗。
2. 軸 電機軸和螺旋槳軸通過齒輪箱聯接。軸由耐磨不銹鋼制造，螺旋槳軸和電機軸均能承受所有軸向和徑向荷載。螺旋槳軸受機械密封、O形圈和徑向密封完全保護，與攪拌介質完全隔離，防止了腐蝕的發生。
3. 軸承 潛水回流泵的電機軸由兩個球軸承支撐，螺旋槳軸由兩個圓錐滾柱軸承支撐，所有軸承采用永久脂潤滑的高質量免維護軸承，能承受軸向和徑向負載。 軸承在0.5Qn< Qn<1.25 Qn 范圍內運行時（ Qn 為******工況點），軸承壽命在100,000小時以上。
4.電機 潛水電機是三相鼠籠式感應電機。電機的防護等級為IEC IP68級，絕緣等級為F級，180℃。南京凱普德潛水回流泵所配電機的額定功率保證回流泵在使用中不會發生過載。電機每小時啟動次數20次。電機軸和轉子經動、靜平衡測試合格。電機設計用于在最高40℃(104F)環境下工作，能夠浸入和連續泵送最高為40℃的液體，并且定子繞組的平均溫升不超過80 ℃。為監控每相繞阻上的溫度，在每相定子繞組線圈中裝有熱敏開 潛水回流泵技術性能說明 SRP潛水回流泵技術規范，熱敏開關的設定打開溫度為125℃，并接至控制柜，與控制繼電器連接。 電機和電纜均能夠在******20米淹深下連續使用而不失去其防水性能（符合IP68防護等級）。潛水電機能夠被周圍泵送介質充分冷卻，而不依賴?yán)鋮s套或外部冷卻系統。
5、機械密封 在回流泵齒輪箱和輪轂之間配備有一個機械密封和兩個徑向密封環，徑向密封環置于青銅套管上，能對機械密封提供額外的保護，且方便更換。軸封系統包括一個密封油腔，機械密封安裝于油腔中并在其中運行。電機室和齒輪箱之間也同樣安裝有一對徑向密封環。機械密封為免維護的，并且在不影響密封功能的情況下，可以順時針或逆時針轉動。機械密封采用碳化硅材料，具有良好的機械強度和抵抗熱沖擊特點，介質酸堿度范圍應在4-10之間。 機械密封的設計使用壽命大于25000小時。
6、電纜和電纜密封 電機配有潛水電纜，為包括控制和動力芯線的同一根電纜。電纜配備單獨可靠的電纜進口。電纜的尺寸符合IEC標準并提供足夠的長度以接入接線盒或就地控制柜且不需拼接。電纜接入接線室使用可重復使用的雙道壓縮橡膠套密封，可保證電纜的快速更換。電纜出口為軸向，與電機殼外表面同向貼緊布置，同時用電纜夾將電纜固定在電纜拉緊件上，避免受水流沖擊晃動，且不會在起吊時鉤住。 電機和電纜均能在******20米淹深下連續使用而不失去其防水性能。
7、 電機保護 1) 溫度傳感器 在回流泵的三相定子線圈中設3只串聯的熱敏開關（PTO），用于監控定子溫升。熱敏保護在125℃時動作，啟動報警裝置并停下電機。 潛水回流泵技術性能說明 SRP潛水回流泵技術規范 2) 泄漏傳感器 回流泵設置有泄漏傳感器以探測密封油腔內的泄漏情況，防止水漏入電機造成損壞。泄漏傳感器為電極式傳感器，信號能夠被專用保護繼電器監測并在電機進水時發出報警信號。 回流泵專用保護繼電器接受泄漏傳感器的報警信號，并輸出故障跳閘接點，以便自動切斷電機電源停止電機?；亓鞅脤Ｓ帽Ｗo(hù)繼電器安裝于就地控制箱內,其電源要求為AC220V。專用保護繼電器隨回流泵配套提供。
潛水回流泵安裝圖：
