產品中心 / 減速傳動

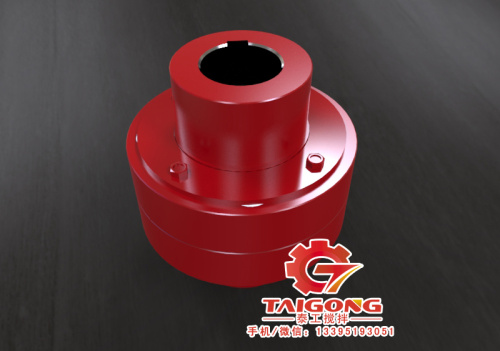

TL型彈性套柱銷聯軸器（GB4323-84）
產品簡介：
技術服務:18068252099
售后服務:18115399879
服務監督:13961848999
以上號碼都是微信號
一次合作，終生朋友，
歡迎全國各地的朋友過來指導工作，我公司必定熱情招待。
 |
TL型彈性套柱聯軸器標記示例： TL3彈性套柱銷聯軸器 主動端：Z型軸孔、C型鍵槽，dz＝16mm，L＝30mm 從動端：J型軸孔，B型鍵槽，d2＝18mm，L＝42mm TL3聯軸器（ZC16×30/JB18×42）GB4323-84 |
TL型彈性柱銷聯軸器主要技術參數
| 型號 | 許用轉矩 MP/(N·m) |
A許用轉速 NP/(r·min-4） |
軸孔直徑 d1/mm d2/mm dzmm |
軸孔長度 | D mm |
A mm |
質量 kg |
A轉動慣量 kg·m2 |
許用相對位移 | |||||
| Y型 | J、J1、Z型 | |||||||||||||
| 鐵 | 鋼 | 鐵 | 鋼 | L/mm | L1/mm | L/mm | 徑向/mm | 角向 | ||||||
| TL1 | 6.3 | 6600 | 8800 | 9 | 9 | 20 | 14 | - | 70 | 18 | 1.16 | 0.0004 | 0.2 | 1°30` |
| 10,11 | 10,11 | 25 | 17 | - | ||||||||||
| 12 | 12,14 | 32 | 20 | - | ||||||||||
| TL2 | 16 | 5500 | 7600 | 12,14 | 12,14 | 32 | 20 | 42 | 80 | 18 | 1.64 | 0.001 | 0.2 | 1°30` |
| 16 | 16,18,19 | 42 | 30 | 42 | ||||||||||
| TL3 | 31.5 | 4700 | 6300 | 16,18,19 | 16,18,19 | 42 | 30 | 42 | 95 | 35 | 1.9 | 0.002 | 0.2 | 1°30` |
| 20 | 20,22 | 52 | 38 | 52 | ||||||||||
| TL4 | 63 | 4200 | 5700 | 20,22,24 | 20,22,24 | 52 | 38 | 52 | 106 | 35 | 2.3 | 0.004 | 0.2 | 1°30` |
| - | 25,28 | 62 | 44 | 62 | ||||||||||
| TL5 | 125 | 3600 | 4600 | 25,28 | 25,28 | 62 | 44 | 62 | 130 | 45 | 8.36 | 0.011 | 0.3 | 1°30` |
| 30,32 | 30,32,35 | 80 | 60 | 82 | ||||||||||
| TL6 | 250 | 330 | 3800 | 32,35,38 | 32,35,38 | 82 | 60 | 82 | 160 | 45 | 10.36 | 0.026 | 0.3 | 1°00` |
| 40 | 40,42 | 112 | 84 | 112 | ||||||||||
| TL7 | 500 | 2800 | 3600 | 40,42,45 | 40,42,45,48 | 112 | 84 | 112 | 190 | 45 | 15.6 | 0.06 | 0.3 | 1°00` |
| TL8 | 710 | 2400 | 3000 | 45,48,50,55 | 45,48,50,55,56 | 112 | 84 | 112 | 224 | 65 | 25.4 | 0.13 | 0.4 | 1°00` |
| - | 60,63 | 142 | 107 | 142 | ||||||||||
| TL9 | 1000 | 2100 | 2850 | 50,55,56 | 50,55,56 | 112 | 84 | 112 | 250 | 65 | 30.9 | 0.20 | 0.1 | 1°00` |
| 60,63 | 60,63,65,70,71 | 142 | 107 | 142 | ||||||||||
| TL10 | 2000 | 1700 | 2300 | 63,65,70,71,75 | 63,65,70,71,75 | 142 | 107 | 142 | 315 | 80 | 65.9 | 0.64 | 0.4 | 1°00` |
| 80,85 | 80,85,90,95 | 172 | 132 | 172 | ||||||||||
| TL11 | 4000 | 1350 | 1800 | 80,85,90,95 | 80,85,90,95 | 172 | 132 | 172 | 400 | 100 | 122.6 | 2.06 | 0.5 | 0°30` |
| 100,110 | 100,110 | 212 | 167 | 212 | ||||||||||
| TL12 | 8000 | 1100 | 1450 | 100,110,120,125 | 100,110,120,125 | 212 | 167 | 212 | 475 | 130 | 218.4 | 5.00 | 0.5 | 0°30` |
| - | 130 | 252 | 202 | 252 | ||||||||||
| TL13 | 16000 | 800 | 1150 | 120,125 | 120,125 | 212 | 167 | 212 | 600 | 180 | 425.8 | 16.00 | 0.6 | 0°30` |
| 130,140,150 | 130,140,150 | 252 | 202 | 252 | ||||||||||
| 160 | 160,170 | 302 | 242 | 302 | ||||||||||
  |
